山特UPS电源

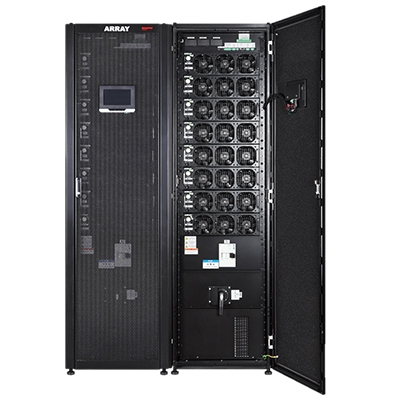

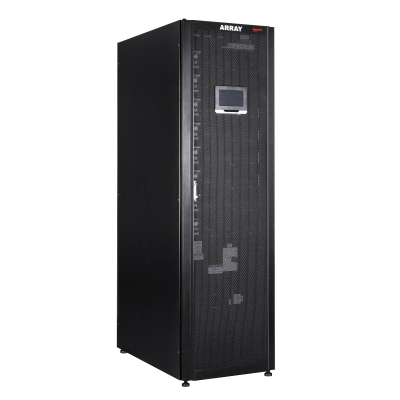

山特ups电源新一代模块化UPS ARRAY 3A3 PT

ARRAY系列UPS是山特在中国较早推出的模块化热插拔UPS产品，多年来在不同领域始终如一的保障用户负载**并深受客户信赖。如今，ARRAY家族再添新丁，具有高可用性和低总拥有成本的3A3 PT**升**，以效率，优质的性能，更丰富的配置和一如既往的**品质面世。纯数字化先进控制算法，>96%的在线双转换效率，99%的节能ECO模式，垂直和水平方向灵活方便N+X扩展配置，智能发电机匹配，高**电池管理及更准确的电池后备预估，灵活电池配置，丰富的人机接口和虚拟化管理，为您的数据带来可靠的保障。单模块容量：25kVA 单机柜系统额定容量：200kVA 并机能力：4台800kVA 电池节数：36-42节灵活可调

产品特性

适用环境和行业

• 中小微数据中心，计算机数据机房，各类IT机房
• 企业分支机构，网点
• 教育、**、政府、金融、交通等

核心优势
• **品质，确保数据**
• 模块化方案，灵活应对业务需求
• 快速部署，优化业务流程
• **节能，达成绿色业务目标
• 降低TCO，提升业务价值
• 精湛工艺，提升业务形象

规格参数表

总概
UPS 输出容量	25-200 kVA, 1.0 pf
在线双转换效率	>96%
ECO 模式效率	>99%
逆变 / 整流拓扑	三电平，高频 PWM IGBT 调制
并机能力	**大 4 台水平扩容
噪音	默认 ( 在线双转换 ) < 65dBA
UPS 拓扑	在线双转换
UPS 尺寸 ( 宽 x 深 x 高 )	600mm x 1100mm x 2020mm (75kVA 框架)
UPS 尺寸 ( 宽 x 深 x 高 )	608mm x 1010mm x 2050mm (200kVA 框架)
UPS 防护能力	IP20
海拔高度	1000 米内无需降容使用
输入
输入配电	3ph + N + PE
额定电压 ( 可配置 )	220/380, 230/400, 240/415 V
额定输入频率	50 or 60 Hz, 用户可选
频率接受范围	40 to 72 Hz
输入功率因数	0.99
输入电流THD	<3%
软启动能力	支持
电池
电池类型	VRLA、AGM、胶体电池
充电方式	ABM 技术或者持续浮充
电池温度补偿	可选
电池额定电压 (VRLA)	36-42 节电池可选，默认 40 节
电池冷启动能力	支持
输出
输出配线	3ph + N + PE
额定电压	220/380, 230/400, 240/415 50/60 Hz
输出 UTHD	<1.5% (100 % 线性负载 )
输出 UTHD	<3%(非线性负载)
允许负载功率因数	0.8 超前 ~ 0.8 滞后
逆变器过载 ( 市电模式 )	10 分钟 125%
	60 秒 150%
	300 毫秒 > 150%
逆变器过载 ( 电池模式 )	10 分钟 125%
	60 秒 150%
	300 毫秒 > 125%
旁路过载	< 115% 持续运行 , 10ms 1000%
	提醒 : 旁路保险有可能限制过载能力 !
附件
智能卡 ( SNMP 卡，Modbus 卡，干节点卡 )，并机柜，山特电池柜
通讯
通讯插槽	3 个智能卡插槽，可选装 SNMP 卡，Modbus卡，干节点卡
通讯接口	内置主机和设备型 USB
继电器输入接口	5 路可编程输入和紧急关机接口
软件	山特Winpower
认证标准
安规	IEC 62040-1
EMC	IEC 62040-2
产品性能	IEC 62040-3
RoHS	EU directive 2011/65/EU
其他	泰尔认证YD/T2165-2010
其他	CQC 节能认证 CQC3108-2011

产品型号	产品描述
3A3 PT 25K UPM Rev B	3A3 PT 25K 功率模块油浸电容版
3A3 PT 75K Frame with MBS	3A3 PT 75KVA 空机柜，内置手动维护开关
3A3 PT 125K Frame with MBS	3A3 PT 125KVA 空机柜，内置手动维护开关
3A3 PT 200K Frame with MBS	3A3 PT 200KVA 空机柜，内置手动维护开关
3A3 PT-25(75)-STD	3A3 PT 75KVA 机柜+1个25KVA功率模块
3A3 PT-50(75)-STD	3A3 PT 75KVA 机柜+2个25KVA功率模块
3A3 PT-75(75)-STD	3A3 PT 75KVA 机柜+3个25KVA功率模块
3A3 PT-25(125)-MBS	3A3 PT 125KVA 机柜+1个25KVA功率模块
3A3 PT-50(125)-MBS	3A3 PT 125KVA 机柜+2个25KVA功率模块
3A3 PT-75(125)-MBS	3A3 PT 125KVA 机柜+3个25KVA功率模块
3A3 PT-100(125)-MBS	3A3 PT 125KVA 机柜+4个25KVA功率模块
3A3 PT-125(125)-MBS	3A3 PT 125KVA 机柜+5个25KVA功率模块
3A3 PT-25(200)-MBS	3A3 PT 200KVA 机柜+1个25KVA功率模块
3A3 PT-50(200)-MBS	3A3 PT 200KVA 机柜+2个25KVA功率模块
3A3 PT-75(200)-MBS	3A3 PT 200KVA 机柜+3个25KVA功率模块
3A3 PT-100(200)-MBS	3A3 PT 200KVA 机柜+4个25KVA功率模块
3A3 PT-125(200)-MBS	3A3 PT 200KVA 机柜+5个25KVA功率模块
3A3 PT-150(200)-MBS	3A3 PT 200KVA 机柜+6个25KVA功率模块
3A3 PT-175(200)-MBS	3A3 PT 200KVA 机柜+7个25KVA功率模块
3A3 PT-200(200)-MBS	3A3 PT 200KVA 机柜+8个25KVA功率模块

产品型号	产品描述	尺寸（mm）			净重量（kg）
产品型号	产品描述	高度	深度	宽度	净重量（kg）
3A3 PT 25K UPM Rev B	3A3 PT 25K 功率模块油浸电容版	130	595	439	27.5
3A3 PT 75K Frame with MBS	3A3 PT 75KVA 空机柜，内置手动维护开关	2020	1100	600	262
3A3 PT 125K Frame with MBS	3A3 PT 125KVA 空机柜，内置手动维护开关	2020	1100	600	318.5
3A3 PT 200K Frame with MBS	3A3 PT 200KVA 空机柜，内置手动维护开关	2050	1013	603	368
